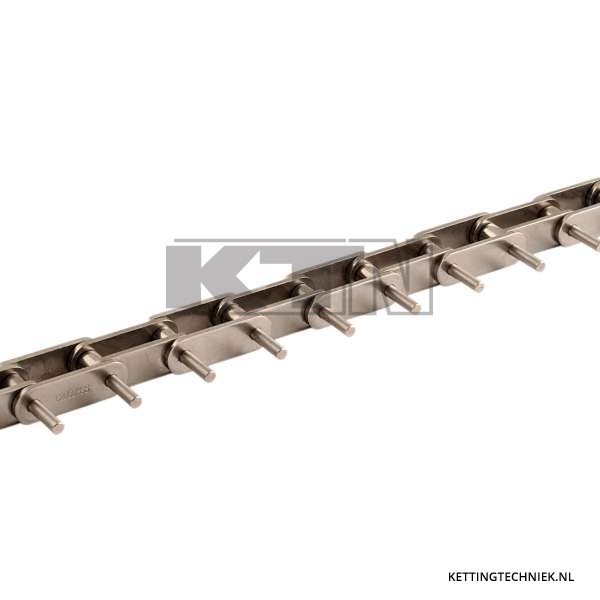

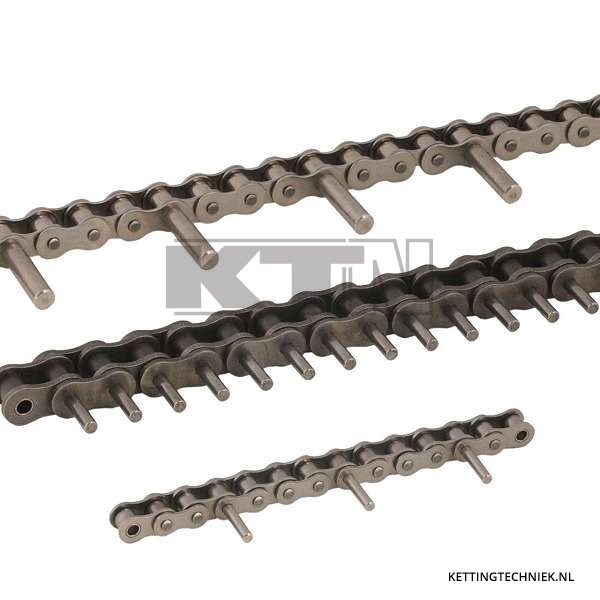

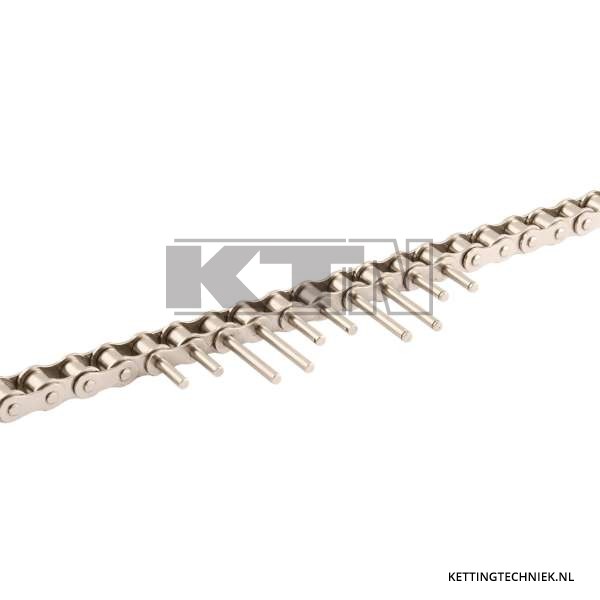

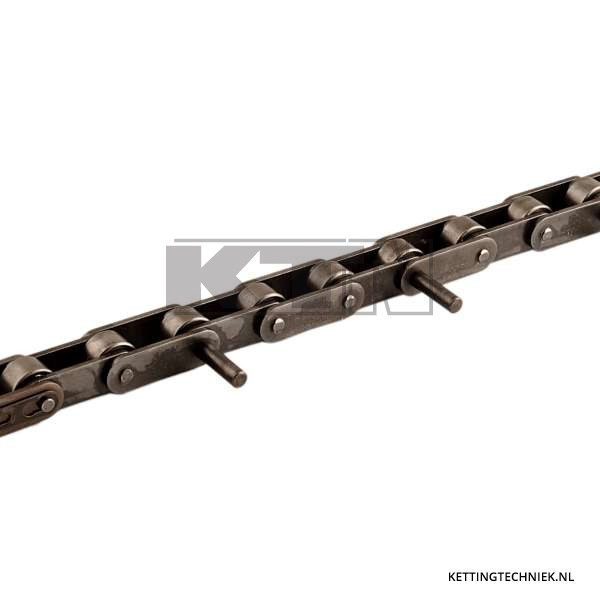

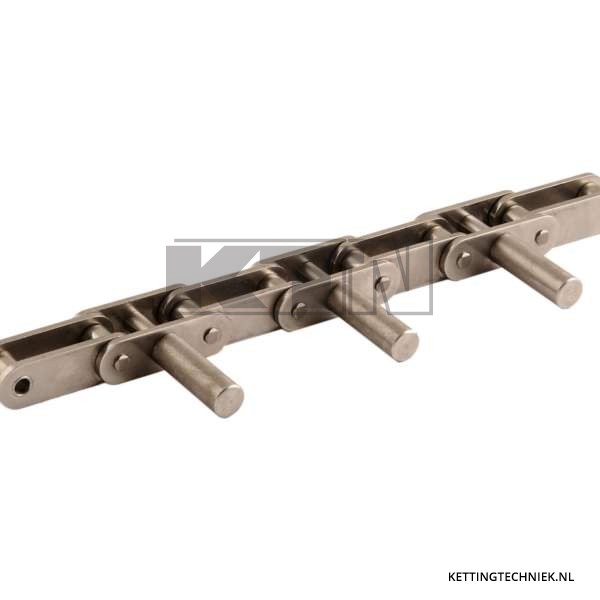

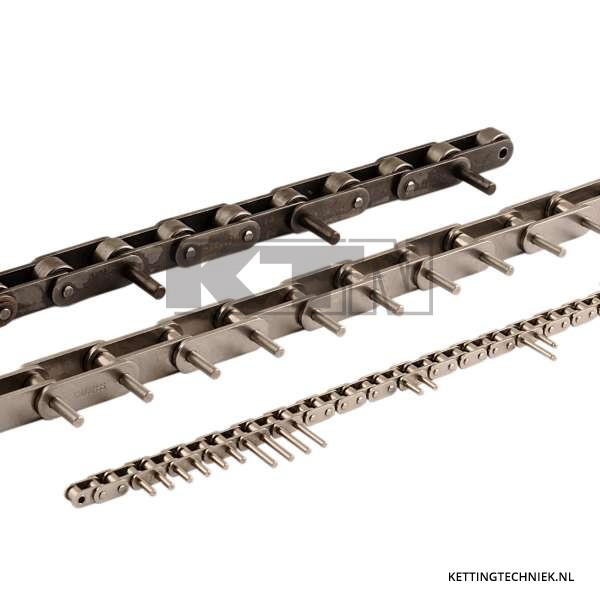

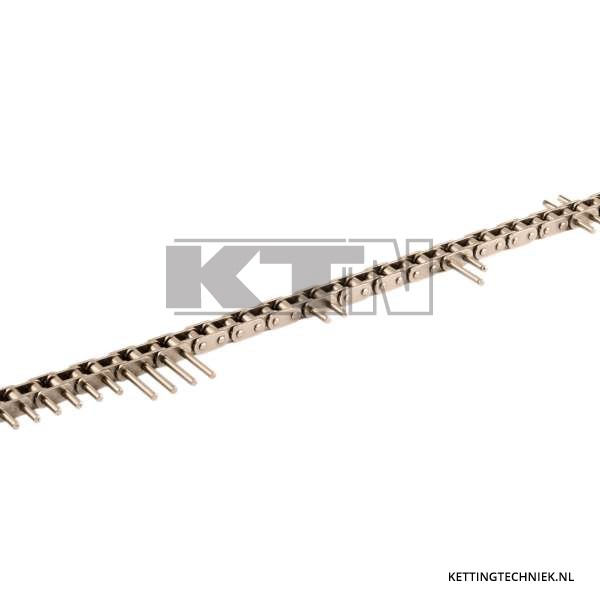

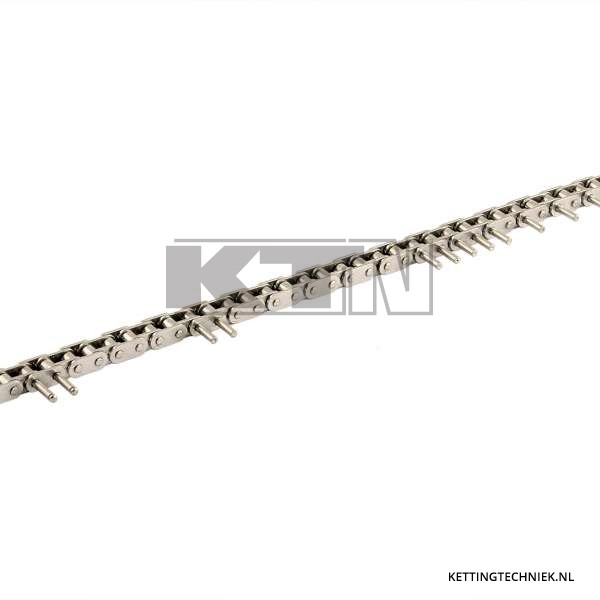

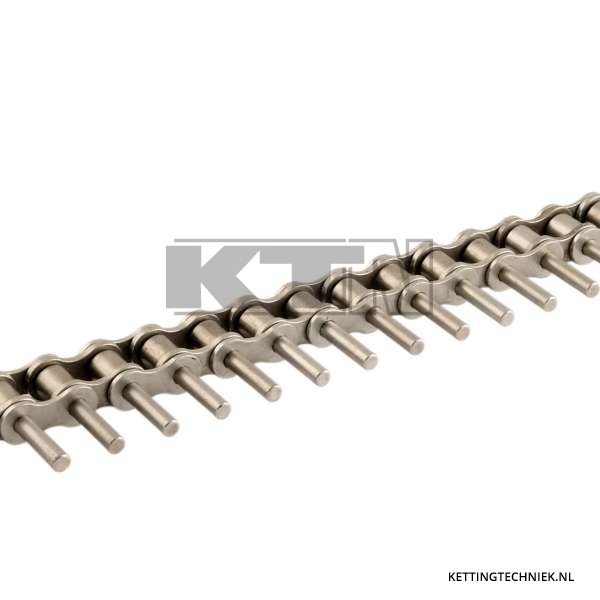

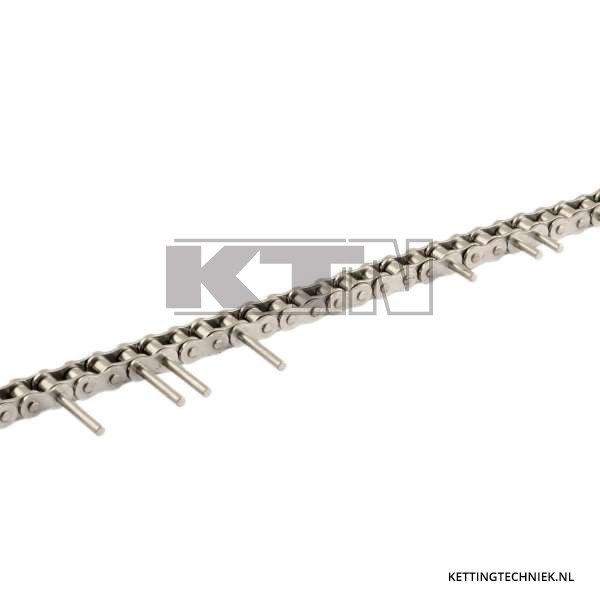

Rollenkettingen met verlengde pennen

Voor ieder type rollenkettingen volgens ISO606 leveren wij ook uitvoeringen met verlengde pennen, ook wel verlengde pinnen genoemd.

De meest gebruikte verlengde pen is een duplex of triplex (standaard of sluitschakel) kettingpen die naar willekeur eenzijdig of tweezijdig is gemonteerd in de ketting.

Verschillende soorten rollenketting

  • Type 1: Duplex kettingpen eenzijdig gemonteerd in een simplex ketting
  • Type 2: Triplex kettingpen eenzijdig gemonteerd in een simplex ketting
  • Type 3: Duplex sluitschakel pen eenzijdig gemonteerd in een simplex ketting
  • Type 4: Triplex sluitschakel pen eenzijdig gemonteerd in een simplex ketting

Voor een overzicht van Type 1 t/m 4, klik hier.

  • Type 5: Duplex kettingpen tweezijdig gemonteerd in een simplex ketting
  • Type 6: Triplex kettingpen tweezijdig gemonteerd in een simplex ketting
  • Type 7: Triplex kettingpen eenzijdig gemonteerd in een duplex ketting
  • Type 8: Triplex sluitschakel pen eenzijdig gemonteerd in een duplex ketting

Voor een overzicht van type 5 t/m 8, klik hier.

Als een standaard niet voldoet, kunnen we naar iedere gewenste bouwvorm volgens klantspecificatie pennen monteren in de ketting.

Materiaal

De verlengde kettingpennen worden meestal gemaakt uit hetzelfde materiaal als de rest van de ketting. Het materiaal bij een stalen versie heeft een hoge treksterkte en is goed bestand tegen buigkrachten en schuifspanning. Daarnaast is het oppervlakte gehard om het geheel slijtvast te maken.

Alle rollenkettingen uit staal, staal gecoat of RVS zijn uitvoerbaar met verlengde kettingpennen.

Toepassing van rollenkettingen met verlengde pennen

Onze ketting met verlengde pen wordt gebruikt voor o.a. de volgende doeleinden

  • Paternostersytemen
  • Reflow soldeerovens (transport van printplaten)
  • Ophangen van elevatorbuckets/-bekers
  • Rollen van kettingbanen

Om te zien in welke branches kettingtechniek ook oplossingen levert, bekijk onze branches pagina.

Aanverwante producten

Verdere informatie

Naast ons standaard assortiment maken wij ook veel op maat voor klanten. Mocht u een specifiek probleem hebben en het antwoord niet op de website kunnen vinden, neemt u dan gerust contact met ons op.
