Tandwielen
Veelgestelde vragen
Moduul is de maat die de tandgrootte bepaalt (de steekcirkeldiameter gedeeld door het aantal tanden). Twee tandwielen kunnen alleen soepel ingrijpen als ze dezelfde moduul én ingrijpingshoek hebben. Meet bij twijfel een bestaand wiel op of stuur een monster.

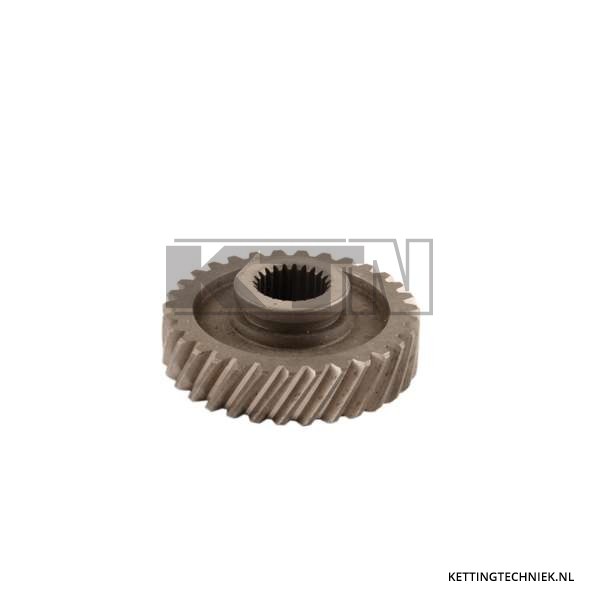

Rechte vertanding is eenvoudig en geeft geen axiale kracht; schuine (schroefvormige) vertanding loopt stiller en draagt meer belasting, maar veroorzaakt wel een axiale kracht die de lagering moet opvangen. De keuze hangt af van belasting, snelheid en geluidseis.
Backlash is de speling tussen ingrijpende tanden, nodig voor smering en uitzetting. Te veel backlash geeft positiefouten en geluid, te weinig leidt tot klemmen. U stelt het in via de hartafstand tussen de assen. Daarnaast kunt u de speling opvangen door voorspanning op de tandwielen aan te brengen, of met speciale spelingsvrije tandwielen (anti-backlash- of split-/schaartandwielen): twee verende half-tandwielen naast elkaar klemmen daarbij de tand van het tegenwiel aan beide flanken, zodat de speling verdwijnt — gangbaar in precisie- en positioneertoepassingen.
Veelgebruikt zijn C45-staal en 16MnCr5; voor hoge belasting wordt de tand inductief gehard, vlamgehard of genitreerd tot circa 60 HRC. RVS kiest u bij corrosie of hygiëne, POM-kunststof voor lichte, geluidsarme toepassingen. Voor een nauwkeuriger inloop kunnen de tanden naderhand worden geslepen.
Gefreesde tandwielen zijn standaard; een geslepen tandflank biedt een hogere vertandingskwaliteit, lager geluid en grotere precisie. Geslepen wielen kiest u voor nauwkeurige of hoogbelaste aandrijvingen.
De vertandingskwaliteit (volgens DIN 3962/3963) bepaalt de nauwkeurigheid; een hogere klasse is preciezer maar duurder. Kies de klasse op basis van de toepassing — voor algemene aandrijving volstaat een lagere klasse dan voor precisie- of CNC-toepassingen.
De overbrengingsverhouding is het tandental van het aangedreven wiel gedeeld door dat van het aandrijvende wiel. Een verhouding groter dan 1 reduceert het toerental en verhoogt het koppel.
Een conisch tandwiel brengt vermogen haaks over bij vergelijkbare snelheid; een wormwielset geeft een grote reductie in één trap en kan zelfremmend zijn. De keuze hangt af van de gewenste overbrenging en bouwruimte.
Ja. We leveren rechte, schuine, conische en wormtandwielen op tekening of specificatie, met meetprotocol waar gewenst. Lever uw tekening, een monster of de gewenste parameters aan voor een passend wiel.
Een tegenwiel moet dezelfde moduul en ingrijpingshoek (meestal 20°) hebben. Weet u de gegevens niet zeker, meet dan het bestaande wiel op of stuur een monster, dan bepalen wij de juiste maat.
Tandwielen

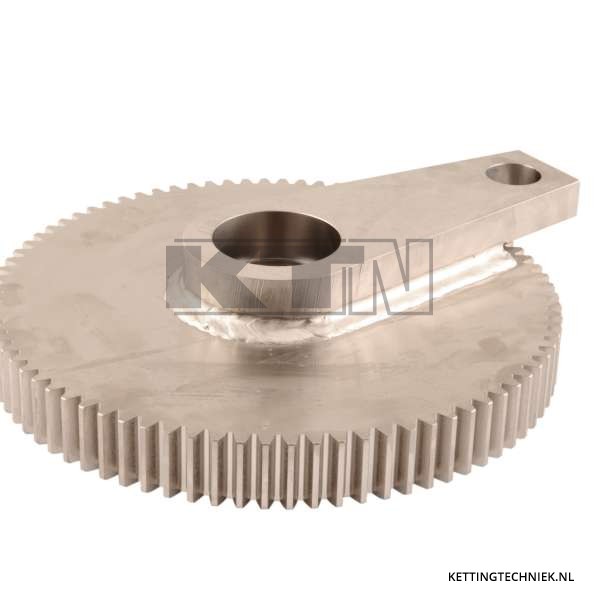

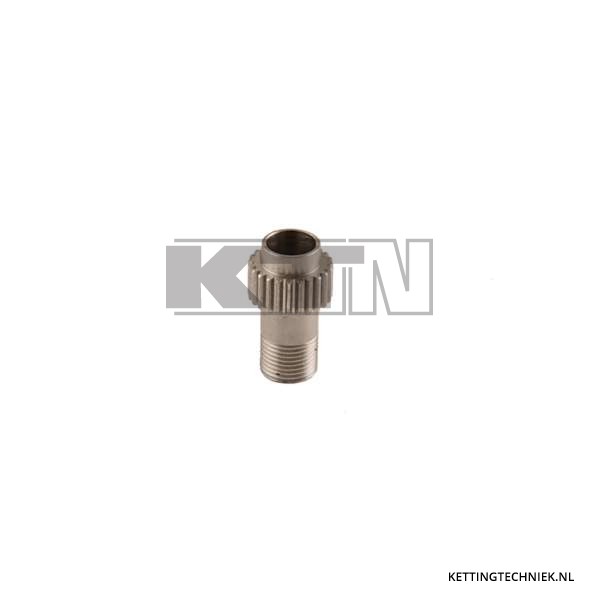

Naast de ruime voorraad standaard tandwielen levert KTN ook speciale uitvoeringen in enkele stuks of grote series. Deze tandwielen zijn mogelijk in alle denkbare materiaalsoorten en type vertandingen met als optie geslepen of geharde vertandingen.
Hoe werken tandwielen?
Wanneer tandwielen in elkaar grijpen zal de roterende beweging van het ene tandwiel het andere tandwiel laten draaien of lineair laten bewegen over een ronde of vierkante tandheugel. Het gebruik van tandwielen maakt het mogelijk om een koppel over te brengen en om te versnellen of vertragen.
Er bestaan binnen de tandwiel techniek een veelvoud aan vertanding vormen. Belangrijk in het ontwerp is de vertanding keuze en materiaalkeuze om de gevraagde krachten te weerstaan voor een bepaalde termijn.
Verschillende vertandingen van een tandwiel

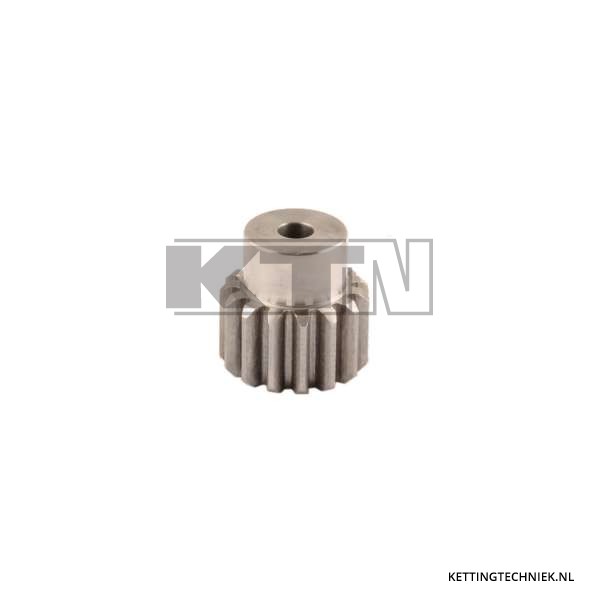

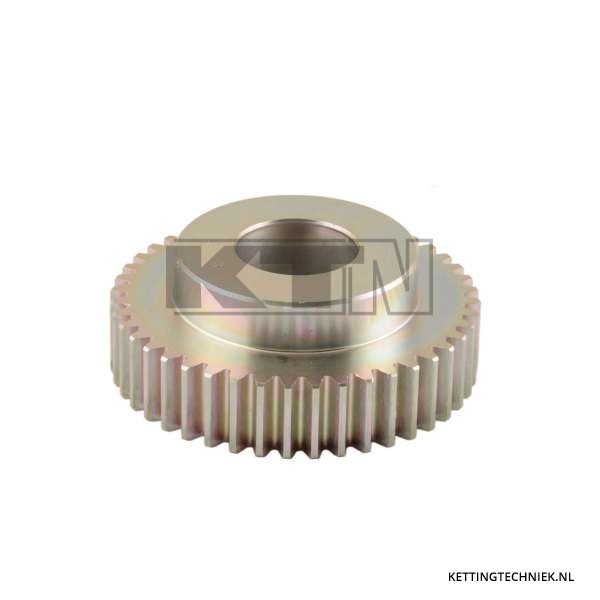

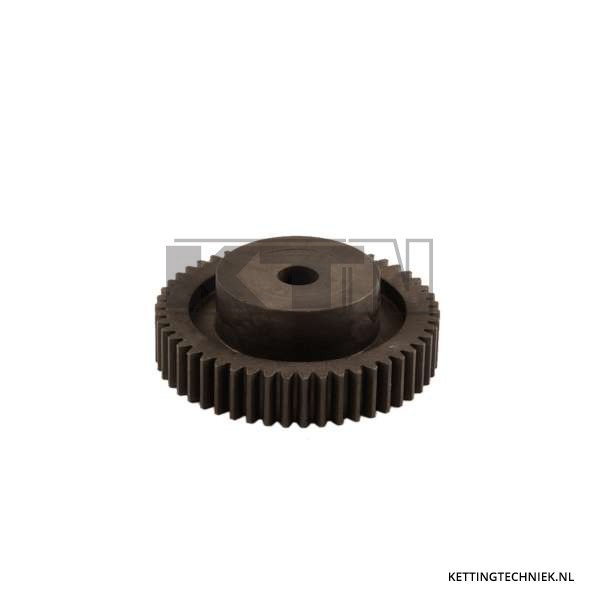

Meest voorkomend zijn tandwielen met cilindrische vertanding. Cilindrische vertanding wordt vaak gebruikt bij evenwijdige assen en in mindere mate bij gekruiste assen. Bij gekruiste assen wordt de vertanding onder een hoek geproduceerd.

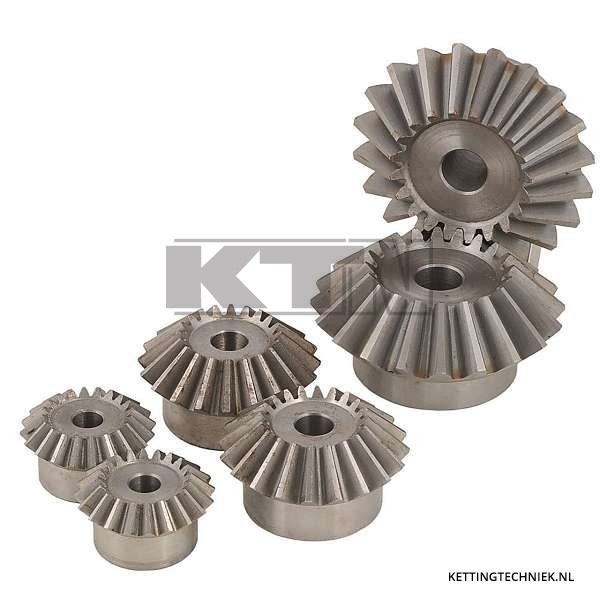

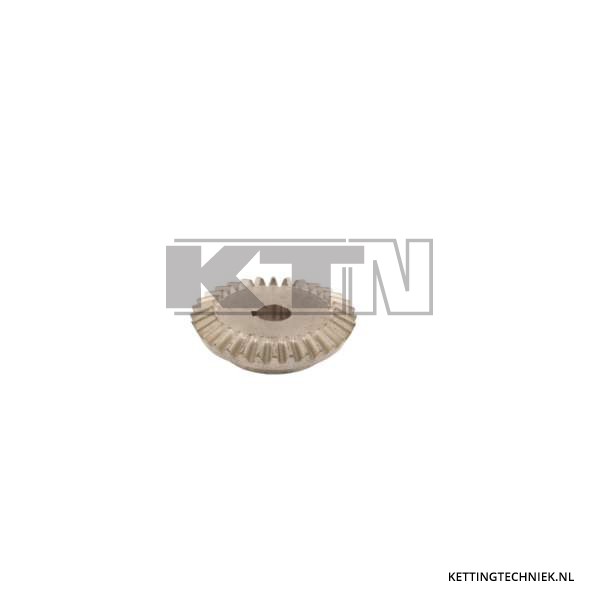

Conische tandwielen worden vaak gebruikt bij assen die onder een hoek staan. De vertanding vormen lopen uiteen met elk zijn eigen specifieke eigenschappen. Bij conische tandwielen is rechte vertanding het meest voorkomend, maar er bestaat ook schuine vertanding, spiraal vertanding, gleason vertanding, klingelnberg vertanding en Oerlikon vertanding.
Materialen
- Stalen uitvoering
- RVS uitvoering
- Kunststof uitvoering
- Staal verzinkte uitvoering
- Staal vernikkelde uitvoering
- Staal gezwarte uitvoering
- Volgens klant specifieke bewerkingen
Leveringsprogramma van KTN
De producten van Kettingtechniek zijn leverbaar in verschillende groottes en vormen en met verschillende soorten vertanding. Hieronder de meest voorkomende mogelijkheden, voor speciaal op maat gemaakte uitvoeringen kunt u altijd contact met ons opnemen.
- Cilindrische tandwielen met rechte of schuine vertanding tot en met moduul 24 diameter Ø3000 mm
- Conische tandwielen met rechte of schuine vertanding tot en met moduul 24 diameter Ø3000 mm
- Binnen vertandingen volgens diverse normeringen
- Tandwielen met splines binnen vertanding volgens diverse normeringen
- Tandheugels tot en met moduul 24 met een lengte van maximaal 3 meter
- Wormwielen en wormen tot en met moduul 20
- Tandkransen
Aanverwante producten
Meer informatie over tandwielen?
Heeft u nog vragen over tandwielen of wat de mogelijkheden zijn die wij u kunnen bieden? Neem contact met ons op. Wij helpen u graag.
Bent u benieuwd in welke industrieën wij nog meer actief zijn? Bekijk dan onze branche pagina.
